Cave a T

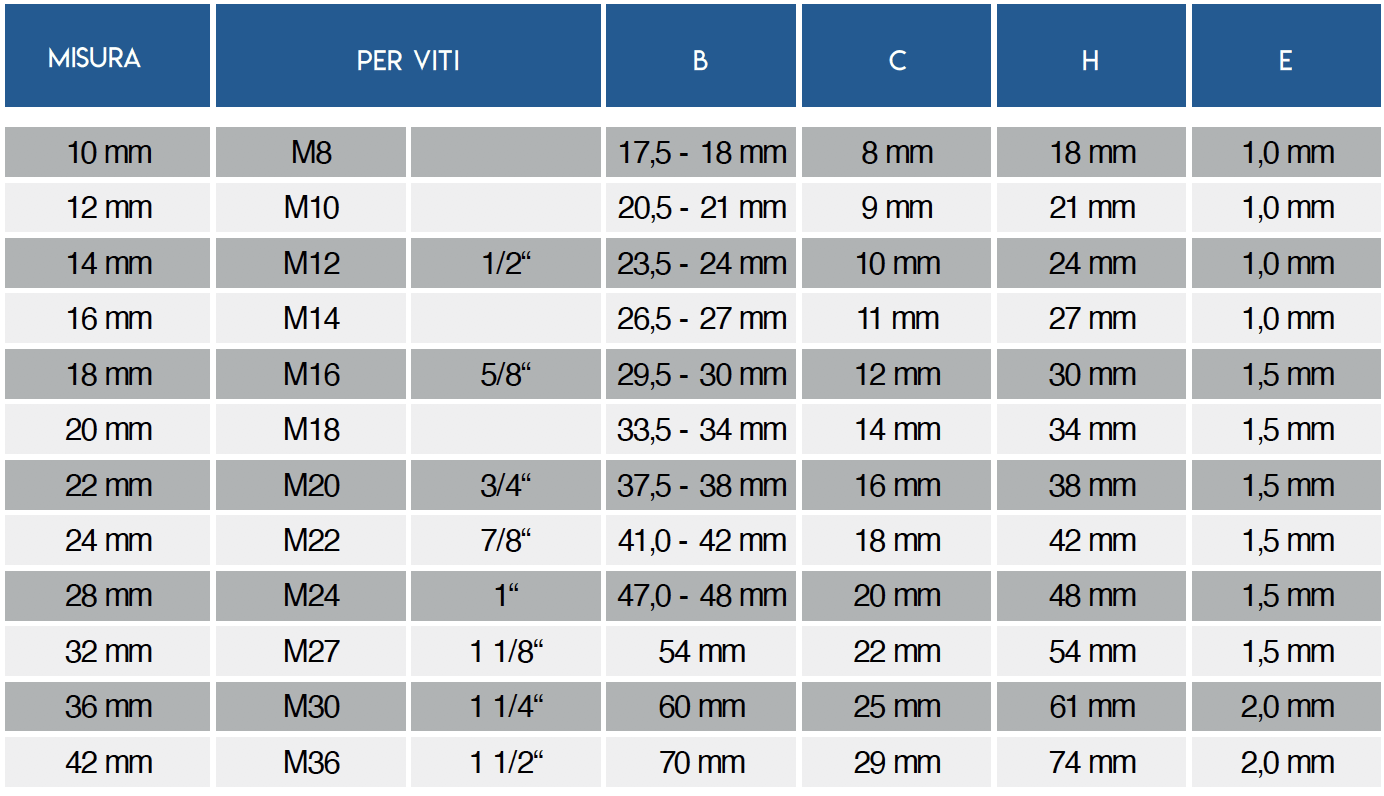

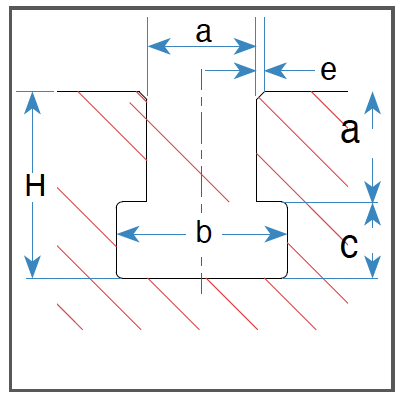

La tabella riassume le misure standard delle cave a T secondo la norma DIN 650, usate per fissare gli elementi di staffaggio sui piani STOLLE. Per ogni misura sono indicati il tipo di vite compatibile (filettatura metrica o in pollici) e le dimensioni geometriche B, C, H ed E. La scelta dipende dal tipo di staffaggio e dal sistema di fissaggio (griffe, tiranti, dadi T-slot). STOLLE realizza cave a T con tolleranze da H7 a H12, su richiesta.
| Misura cava | Vite metrica | Vite in pollici | B | C | H | E |
|---|---|---|---|---|---|---|
| 10 mm | M8 | — | 17,5 – 18 mm | 8 mm | 18 mm | 1,0 mm |
| 12 mm | M10 | — | 20,5 – 21 mm | 9 mm | 21 mm | 1,0 mm |
| 14 mm | M12 | 1/2″ | 23,5 – 24 mm | 10 mm | 24 mm | 1,0 mm |
| 16 mm | M14 | — | 26,5 – 27 mm | 11 mm | 27 mm | 1,0 mm |
| 18 mm | M16 | 5/8″ | 29,5 – 30 mm | 12 mm | 30 mm | 1,5 mm |
| 20 mm | M18 | — | 33,5 – 34 mm | 14 mm | 34 mm | 1,5 mm |
| 22 mm | M20 | 3/4″ | 37,5 – 38 mm | 16 mm | 38 mm | 1,5 mm |
| 24 mm | M22 | 7/8″ | 41,0 – 42 mm | 18 mm | 42 mm | 1,5 mm |
| 28 mm | M24 | 1″ | 47,0 – 48 mm | 20 mm | 48 mm | 1,5 mm |
| 32 mm | M27 | 1 1/8″ | 54 mm | 22 mm | 54 mm | 1,5 mm |
| 36 mm | M30 | 1 1/4″ | 60 mm | 25 mm | 61 mm | 2,0 mm |
| 42 mm | M36 | 1 1/2″ | 70 mm | 29 mm | 74 mm | 2,0 mm |

Riferimento
Accuratezza superficiale DIN 876
La tabella mostra i valori di planarità ammessi dalla norma DIN 876 per i piani di misura e di staffaggio, in micron (µm), in funzione della lunghezza del piano. Più basso è il valore, maggiore è la precisione. La classe III è la più usata per i piani di staffaggio; le classi II, I e 0 indicano livelli crescenti di precisione, per controllo qualità e metrologia. STOLLE realizza piani fino alla classe DIN 876/I inclusa. La classe 0, per usi metrologici ad altissima precisione, non è prevista nella produzione standard.
| L (mm) | 200 | 300 | 500 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 |
|---|---|---|---|---|---|---|---|---|---|
| DIN 876 / III | 48 | 52 | 60 | 72 | 80 | 88 | 100 | 120 | 140 |
| DIN 876 / II | 24 | 26 | 30 | 36 | 40 | 44 | 50 | 60 | 70 |
| DIN 876 / I | 12 | 13 | 15 | 18 | 20 | 22 | 25 | 30 | 35 |
| DIN 876 / 0 | 4,8 | 5,2 | 6 | 7,2 | 8 | 8,8 | 10 | 12 | 14 |
| L (mm) | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 |
|---|---|---|---|---|---|---|---|---|---|
| DIN 876 / III | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 | 320 |
| DIN 876 / II | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 |
| DIN 876 / I | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| DIN 876 / 0 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 |
Valori di planarità in µm, in funzione della lunghezza L dello spigolo più lungo del piano. Temperatura di riferimento 20 °C.
